混凝土抗折试验装置使用说明
详细资料介绍:
用于测量水泥混凝土的弯曲强度、破裂拉伸强度试验。它与30T压力机或**机配套使用，是混凝土试验中不可缺少的试验夹具。符合中华人民共和国行业标准JTG 3420—2020《公路工程水泥及水泥混凝土试验规程》标准要求。
主要技术参数：
1.**大抗折负荷:100KN。
2.**大破裂拉伸负荷:300KN。
3.抗折标准滚筒直径:φ30mm。
4.上下夹辊之间的净距离:172毫米。
5.适用混凝土试件:
①标准:150×150×550mm。
②非标准:100×100×400mm。
混凝土抗折试验装置结构特点:

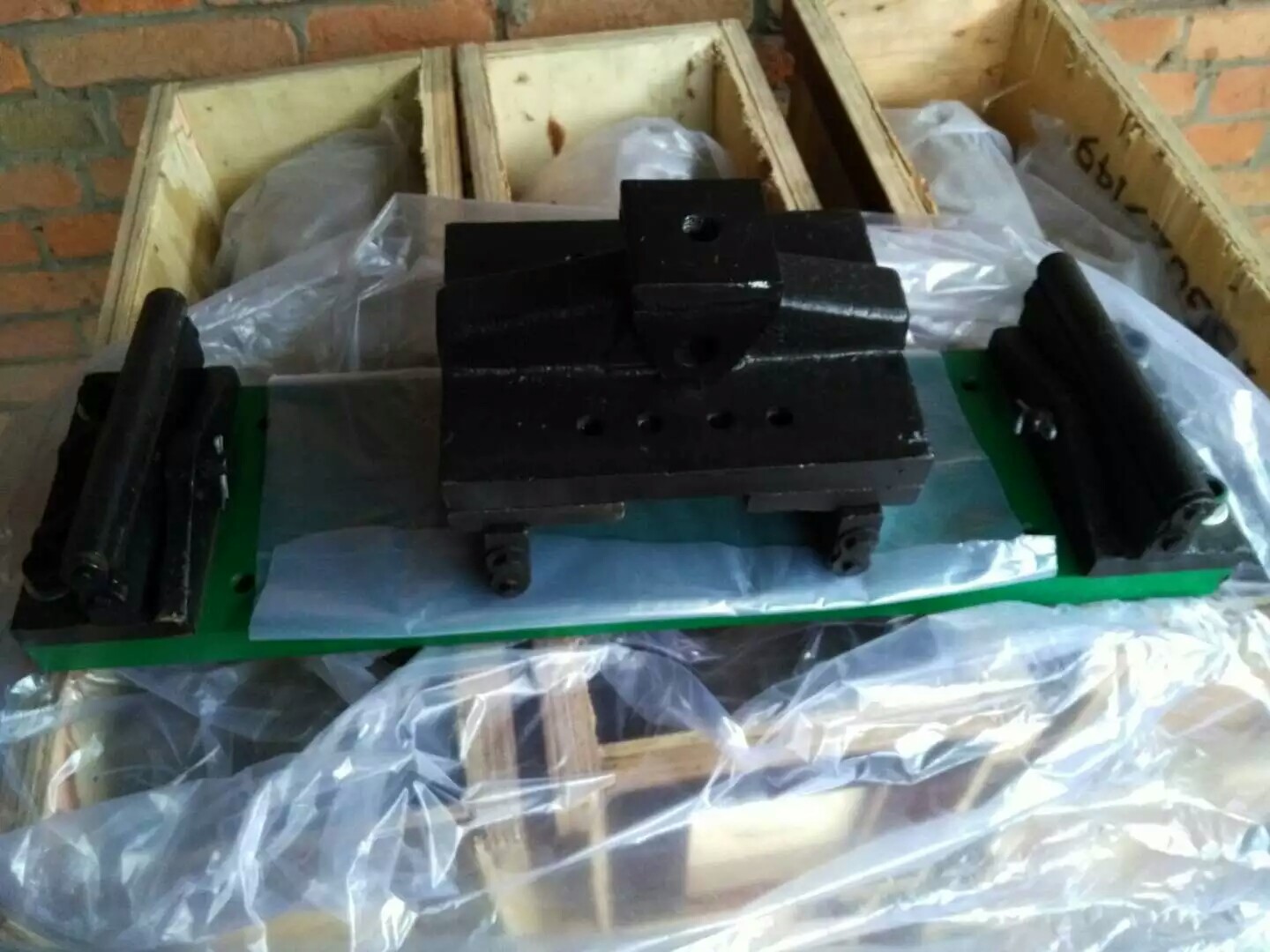

混凝土弯曲拉伸试验装置主要由下夹具座、上夹具座、标准夹具辊、抗裂夹具上下压条等构成。下夹座通过定位销.垫圈固定在压力机活塞上，上夹座通过上夹座.菱形销和压力机定位销和两内六角螺钉固定在压力机梁上。
混凝土抗折试验装置的使用方法:
进行抗折实验时，按以下步骤安装
1.松开冲床梁上两个内六角螺钉，拆下上压板，定位销留在梁上，安装菱形销(17)和上支架(16)，用两个内六角螺钉固定。
2. 拆下压力机上下压板.凹球座.防尘罩供应商*实验仪器有限公司，换上本套下夹具，垫圈(2)套在活塞上，销上定位销(1)，装上下夹具座，防尘罩用原机上的箍圈固定在油缸外侧。将两个导向柱(20)，调整好距离，用螺母锁紧。
3.抗折试验可对100×100×450mm.150×150×550mm两种试验块进行试验，试验100×100×450mm试验块时，将下夹左标准辊(7)和辊(6).右标准辊和销售(18)移动到内侧相应位置(辊间距为300毫米)，将上夹座上左右标准辊(10).弹簧(13).弹簧上下钩(9)移动到内侧相应位置(18)
4.进行150×150×550mm试验，将下夹座上的左标准辊和辊座.右标准辊和销移到内侧相应位置(辊间距为450mm)，将上夹座上的左右标准辊.弹簧.弹簧上下钩移到内侧相应位置(辊间距为150mm)
5.进行裂纹拉伸试验时，取下上夹座的左右标准辊和辊柱(12)，安装上夹座，用螺钉固定，即可进行试验。
混凝土弯曲拉伸试验装置的维护:
1.试验完成后，擦拭家具，将家具保存在干燥通风的地方
2.夹具应由专家护理使用，使用前仔细阅读使用说明书，严格按照操作规程操作，使用者上班前应熟悉试验流程和夹具性能。
