TSY-4土工布动态穿孔测定仪原理：
将土工布的样品水平夹在夹环上，规定质量的钢锥从500mm的高度掉落到样品上，在样品上形成孔，用标有刻度的小角度量锥插入孔中测定穿透度。

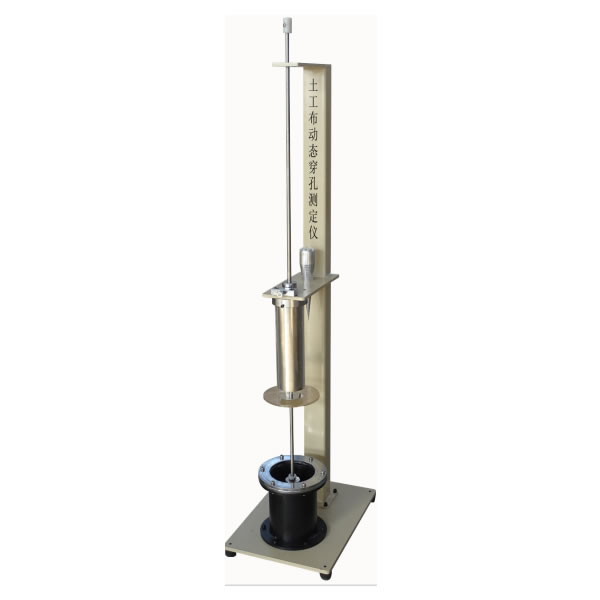

结构:
主要由机架、钢锥自由落下装置、夹环等部分构成。
■框架:由底座12、柱10、顶板2和中间梁4等部件的刚性连接构成。底座12下有4个垫脚11，通过调节垫脚11，水平泡沫13中的水泡居中，即使设备处于水平状态。
■钢锥自由跌落装置：钢锥5端部连接一导杆1，置于机上，机架上的中间梁4与顶板2均设有不影响钢锥下降速率的导孔，中间梁4还装有一锁紧手柄3。钢锥上升到距离500mm的高度自由落下，实现样品穿孔。中间梁4下方设有金属罩7和透明罩8，样品夹紧后，拉下透明罩8，拉起把手3，使钢锥5落下。钢锥掉落后，可向上推进透明盖8~盖卡口6(可自动锁定透明盖8)，操作方便。
■夹环:夹环9为法兰式夹环，用8根螺栓拧紧夹环样品。
注意事项:
■为了保证钢锥自由掉落，严禁在导孔中有垃圾。
■为了安全起见，每次钢锥处于上位时，请确认钢锥并锁定。
■为免钢锥尖受损，不得对坚硬物体测试。
■钢锥跌落前请放下透明护罩。
■附件量锥:一只。
本仪器用于测量土工织物及其相关产品的抵抗从固定高度掉落的钢锥穿透能力，表示尖石掉落在土工织物表面后对土工织物造成的损伤程度，其性能符合国家标准GB/T17630《土工织物及其相关产品动态穿孔试验落锥法》的要求。
符合标准:
GB/T17630《土工布及其相关产品动态穿孔试验落锥法》
适用范围:
用于测试各种土工材料的抵抗从固定高度掉落的钢锥穿透能力，表示土工材料的抗岩石掉落性能。
技术参数：
■钢锥尖顶到试样距离：500±2（mm）
■夹持环内径：150±0.5（mm）
■量锥质量:600±5(g)
■不锈钢锥:锥角:45b，大直径±50mm总质量:1000±5(g)
■锥角45度。
■外形尺寸:435×575×1600(mm)
■小角量锥:质量600±5g。
■总质量1000±5g(包括导游)
■外形尺寸:435x575x1600mm。
■分度值为2mm/格。
■设备重量:55Kg。
操作步骤：
■测量仪安装在稳定牢固的基础上，按4.1条将仪器调整到水平。
■将钢锥5处于高位锁紧状态。
■按下透明罩8，将无皱纹的东西夹在夹环9中。
■放下透明罩8，打开锁定把手3，钢锥5从500mm的高度自由落在样品上。
■立即升高钢锥5，使钢锥5处于第5.2条状态，自重降量锥进入破洞，10s后读取测量数据。
■重复第5.3条-5.5条，直到测试结束。
■测试结果按GB/T17630-1998标准处理。
